Комбинированный посевной агрегат «AGRATOR COMBIDISK»

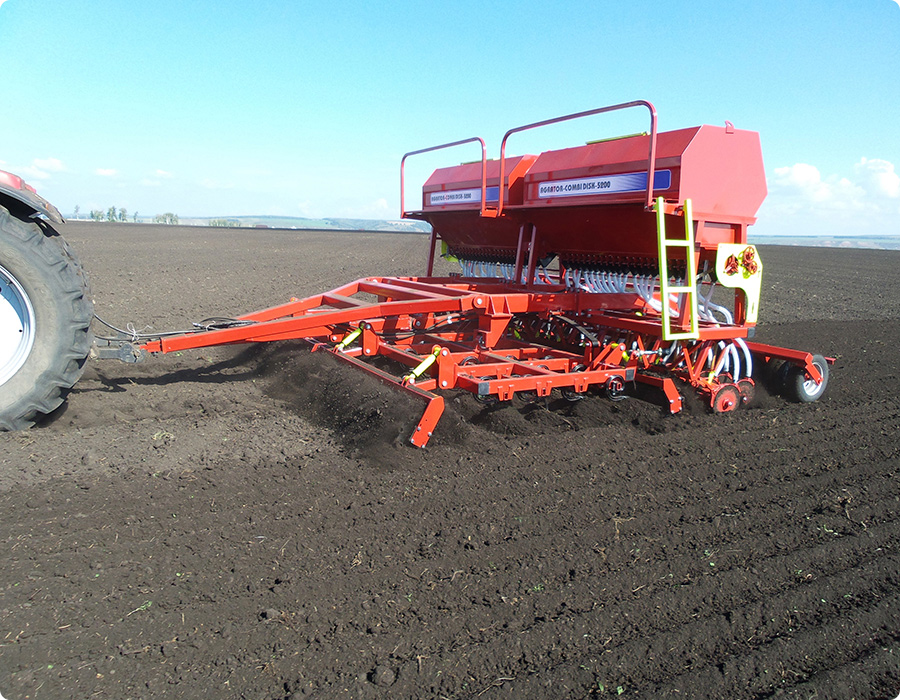

Комбинированный посевной комплекс «AGRATOR COMBIDISK-5200»
Особенности конструкции
- Состоит из двух основных модулей: модуля обработки почвы и посевного модуля.

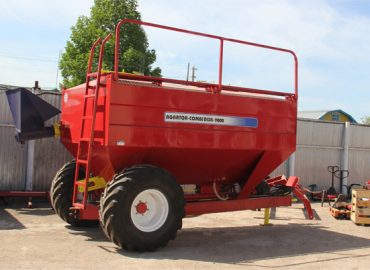

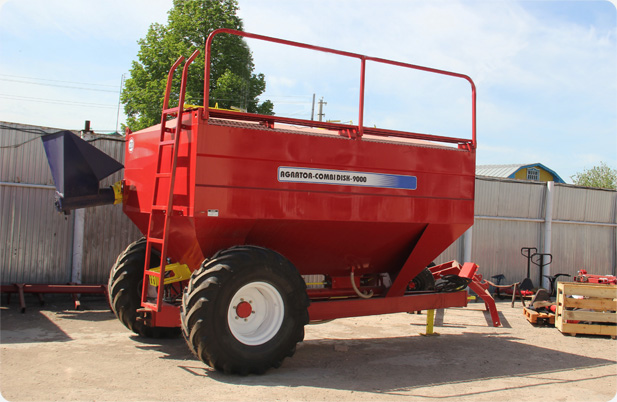

- Агрегаты шириной захвата 6 метров и более имеют отдельный прицепной пневматический бункер и оснащены системой пневматического высева. Агрегаты шириной захвата 5.2 метра и менее имеют механическую систему высева и встроенный бункер.
- Обрабатывающий модуль по принципу действия, конструкции и эффективности работы аналогичен «компакторам».

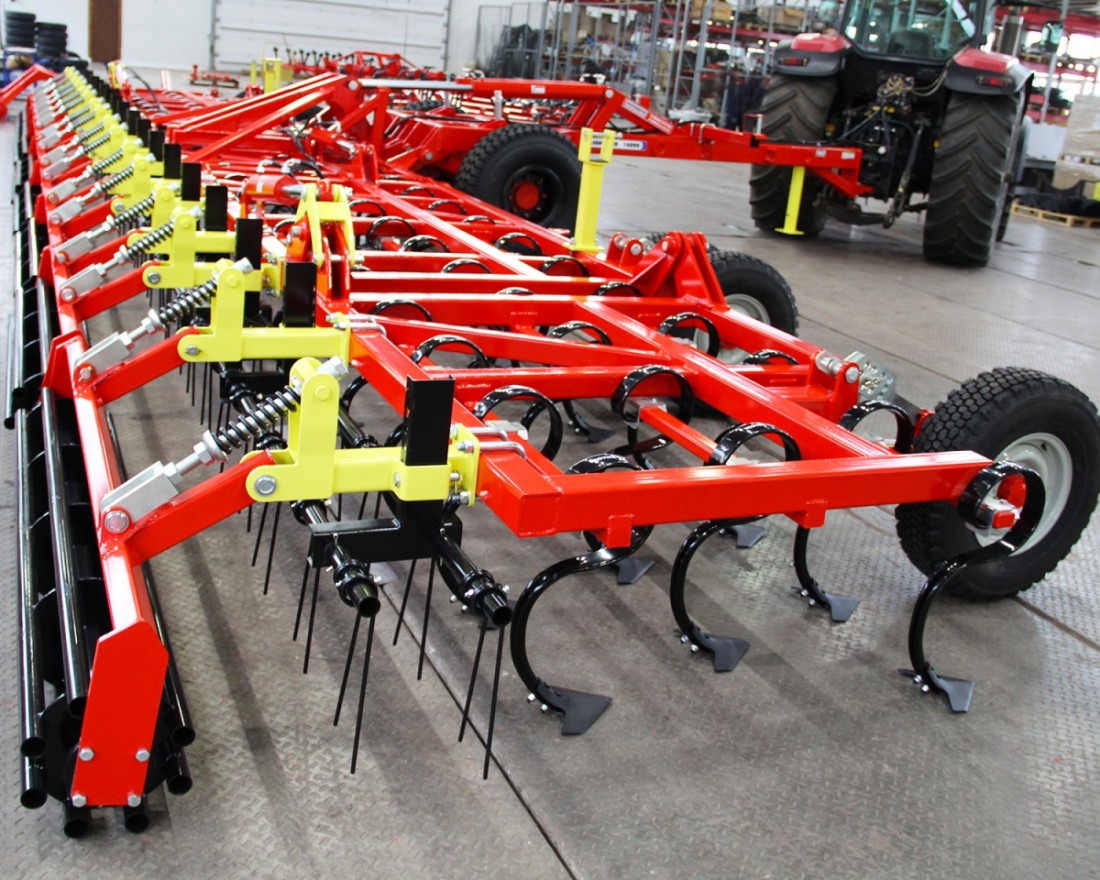

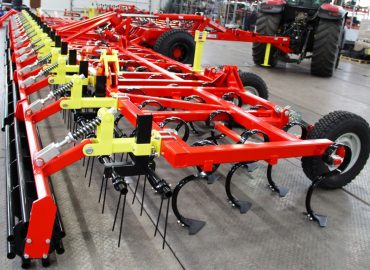

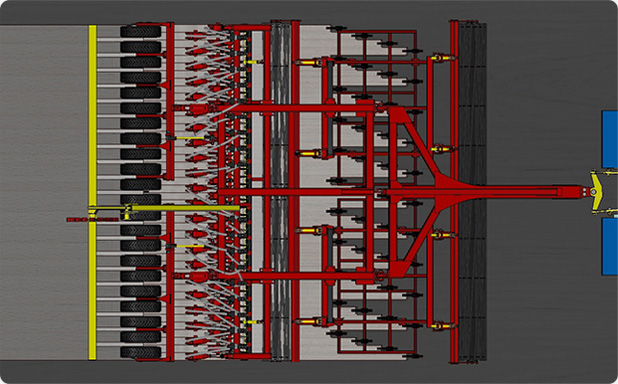

- Состоит из переднего и заднего катков и 4 рядов стрельчатых лап на пружинных стойках. Одноточечная балансирная система подвески на необслуживаемом мощном резино-металлическом шарнире является уникальной и инновационной. Обеспечивается идеальное поперечно-продольное копирование и постоянное давление на катки по всей длине, разгружаются культиваторные лапы.
- 4 ряда культиваторных лап на пружинных стойках вибрируют во время работы и формируют мелкокомковатую структуру почвы.
- Прикатывающие колеса обеспечивают интенсивное прикатывание.
- Оснащен собственным шнеком-загрузчиком и бункером увеличенной емкости.
- Транспортировка осуществляется на встроенных опорно-прикатывающих пневматических катках автомобильного типа. Перевод в транспортное положение осуществляется гидроцилиндрами.
Принцип работы

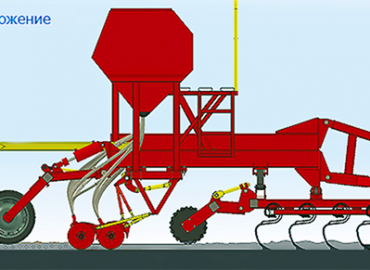

Принцип работы посевного комплекса «AGRATOR COMBIDISK» разделен на два основных процесса: процесс подготовки посевного ложа и процесс внесения посевного материала.

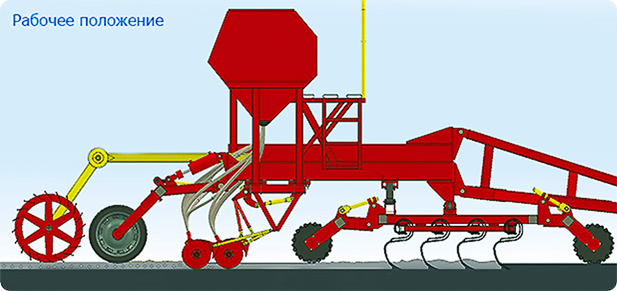

Процесс подготовки посевного ложа начинается с предварительного дробления комков с помощью переднего катка. Затем четыре ряда стоек со стрельчатыми лапами на пружинных стойках обеспечивают сплошную обработку посевного ложа и создают равномерно глубокий горизонт посева. Задние прикатывающие катки обеспечивают хорошее обратное прикатывание почвы. Совершенное посевное ложе создано. Инновационная конструкция обрабатывающего модуля обеспечивает равномерное давление и отличное копирование по всей ширине и глубине обработки.
Далее идет процесс внесения посевного материала. Семена и удобрения из бункера через дозатор через семяпровод или пневмопровод, поступают к сошникам и высеваются в почву. Электронная система контроля высева контролирует работу каждого отдельного семяпровода и при забивании подает сигнал на дисплей в кабине тракториста. Регулирование нормы высева семян и удобрений осуществляется при помощи задвижки дозаторов. Норма высева всех сошников регулируется из одной точки. Высев осуществляется парными лентами с расстояниями между соседними лентами — 10 см, между парами лент расстояние составляет — 14 см, среднее расстояние — 12 см. Пары лент прикатываются пневматическими катками заднего опорно-прикатывающего устройства. Междурядья между парами лент не прикатываются. Шлейф выравнивает поверхность поля и прикрывает посевы почвенной мульчой.
Для транспортировки и разворотов служат переднее и заднее опорно-прикатывающие устройства. При помощи гидроцилиндра они переводятся в транспортное положение.
Глубина обработки и посева устанавливается с помощью винтовых талреп катков обрабатывающего модуля и перестановкой клипс на гидроцилиндрах подъема опорно-прикатываающих колес.

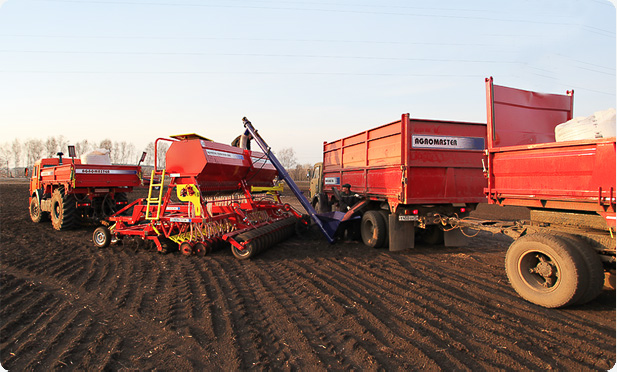

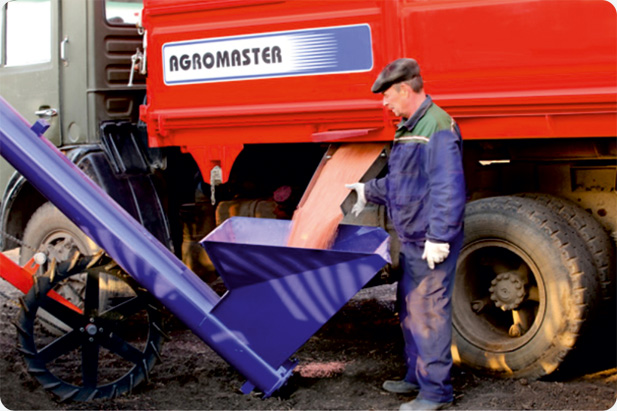

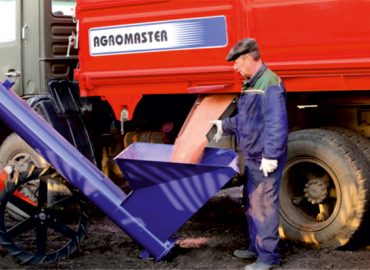

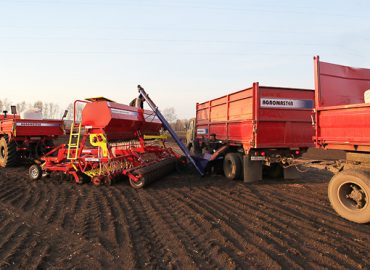

Посевной комплекс оснащен высокопроизводительным шнеком-загрузчиком с приводом от гидросистемы трактора. Шнек-загрузчик входит в базовую комплектацию.
Преимущества
Увеличивают урожайность на 25-30% только за счет улучшения качества предпосевной культивации, сева и прикатывания.
Полностью ликвидирует разрыв между предпосевной культивацией и севом. Не допускает иссушения почвы.
За один проход выполняет: измельчение комков передним катком; обработка почвы на глубину заделки стрельчатыми лапами на пружинных стойках; обратное прикатывание и выравнивание задним катком; посев семян и удобрений дисковыми или анкерными сошниками; интенсивное прикатывание лент посева; разравнивание и мульчирование посевов шлейф-бороной.
Равномерное распределение семян за счет уменьшения расстояния между лентами высева 10 и 14 см.
Опорно-прикатывающие колеса «COMBIDISK» обеспечивают интенсивное прикатывание.
Обеспечивает отличное качество подготовки почвы и семенного ложа. Обрабатывающие модули с 4 рядами стрельчатых лап на пружинных стойках и с передним, измельчающим комки, и задним прикатывающим катком. Ширина захвата отдельного модуля не более 3,0 м.
Обрабатывающие модули имеют уникальную инновационную конструкцию и одноточечную балансирную систему подвески, которая обеспечивает продольно-поперечное копирование и равномерное распределение давления по всей площади и ширине. Культиваторные лапы не перегружаются при любом, даже самом плохом рельефе поля.
4 ряда стрельчатых культиваторных лап на пружинных стойках вибрирует во время движения в почвенном слое, и дополнительно измельчают комки и уменьшают тяговое сопротивление.
Пружинные стойки в отличие от жестких стоек не разрушаются при наезде на препятствие.
Бункера увеличенной емкости.
Практичная механическая и надежная пневматические системы высева.
Практичная и удобная система регулировки нормы высева и глубины обработки и посева.
Собственный шнек-загрузчик увеличенной производительности.
Легкий перевод в транспортное положение. Отличная мобильность.
Снижение затрат при производстве зерна минимум в два раза за счет увеличения урожая и снижения инвестиционных, переменных и организационных затрат.
Доступная цена и низкие расходы на содержание. Требуют минимум обслуживания и регулировок. Низкая стоимость использования.
Описание
Комбинированный посевной комплекс «AGRATOR COMBIDISK» — комбинированный агрегат для сева с одновременной предпосевной культивацией и интенсивным прикатыванием лент посева.
Уникальный посевной комбайн с инновационной системой обработки почвы и инновационной системой сева и прикатывания.
Соответствует всем современным техническим требованиям по предпосевной обработке почвы и внесению посевного материала.
Предназначен для посева по предварительно обработанной почве. Увеличивает урожайность на 25-30% только за счет улучшенной культивации, сева и прикатывания.
За один проход выполняет:
измельчение комков передним катком обрабатывающего модуля;
предпосевную обработку почвы на глубину посева стрельчатыми лапами на пружинных стойках и формирование плотного ровного семенного ложа;
обратное прикатывание и разравнивание обработанного слоя почвы задним катком обрабатывающего модуля;
посев семян и удобрений дисковыми или анкерными сошниками;
интенсивное прикатывание лент посева при помощи усиленных опорно-прикатывающих катков;
разравнивание и мульчирование засеянного поля шлейф-бороной.
Идеальное посевное ложе является основой для оптимального роста растений. Обработанная почва должна быть хорошо выровнена и разрыхлена по всей ширине захвата и на всю рабочую глубину.
Особенно важным является качество посевного горизонта, на который вносится посевной материал. Он должен быть хорошо уплотнен, чтобы обеспечивать идеальное снабжение почвенной влагой. Структура почвы с мелкой фракцией в области размещения семян и крупными комьями на поверхности обеспечивают оптимальные всходы.
Семена и удобрения должны быть высеяны на плотное семенное ложе и плотно прикатаны. Только в этом случае формируется капиллярная система в почве и обеспечение семян и растений необходимой влагой и питательными веществами.
Комбинированная сеялка «COMBIDISK» наилучшим образом формирует необходимую структуру почвы, идеальное семенное ложе и обеспечивает плотное прикатывание при посеве.
«COMBIDISK» — отличная на данный момент сеялка для возделывания зерновых по классической интенсивной технологии.
Экономический и организационный эффект
- Повышение урожайности за счет ликвидации разрыва между культивацией и севом; улучшения подготовки почвы; отличного прикатывания посевов; более равномерного распределения семян;
- Снижение инвестиционных затрат за счет уменьшения количества агрегатов и тракторов.
- Снижение переменных затрат за счет уменьшения количества персонала и оплату труда; затрат на ГСМ; затрат на ремонт и запчасти.
- Снижение организационных и накладных расходов за счет уменьшения количества и разнородности агрегатов; перехода от двухфазной раздельной технологии посева к однофазной комбинированной c «COMBIDISK»; сокращения количества персонала.
Ключевые проблемы культивации и сева
- Разрыв времени между культивацией и севом при двухфазной технологии посева. Предпосевная культивация и сев отдельными, не совмещенными агрегатами приводит к возникновению разрыва по времени и иссушению почвы. Часто ломается один из тракторов и агрегатов, не подвозят вовремя семена или удобрения и т.д. В итоге семена ложатся в сухую почву и не всходят. «COMBIDISK» — это комбинированный агрегат, который одновременно производит предпосевную культивацию и посев. При работе с «COMBIDISK» разрыв между культивацией и севом невозможен и устраняется полностью. Почва не иссушается, семена ложатся во влажный слой.
- Недостаточное качество разделки почвы при предпосевной культивации. Почвообрабатывающий модуль «COMBIDISK» работает по принципу компакторов. Передний каток предварительно дробит крупные комки, затем четыре ряда лап на пружинных стойках идеально рыхлят почву и создают плотное семенное ложе. Задний каток дополнительно измельчает комки и производит обратное уплотнение обработанного слоя. Пружинные стойки вибрируют во время движения в почве и дополнительно измельчают ее. Инновационная одноточечная балансирная подвеска обрабатывающего модуля равномерно распределяет нагрузку по всей площади и длине катков и лап. Не допускается разнородно обработанных участков.
- Недостаточное поперечное копирование рельефа почвы и разноглубинная обработка семенного ложа. Конструкция существующих предпосевных культиваторов не позволяет в полной мере копировать сложный рельеф, особенно это присуще широкозахватным орудиям. Разная глубина обработки приводит к разнице всходов и созревания растений на одном поле. Одноточечная балансирная подвеска «COMBIDISK» позволяет копировать рельеф, как в продольном, так и в поперечном направлении, равномерно распределять нагрузку по всей площади модуля. Достигается идеальное, точное копирование рельефа.
- Отсутствие или недостаточное обратное прикатывание прокультивированной почвы. После культивации взрыхленную почву надо хорошо прикатать. Обрабатывающий модуль «COMBIDISK» имеет встроенный каток для обратного прикатывания. Этот каток через одноточечную балансирную подвеску постоянно нагружен по всей длине и в полной мере обеспечивает необходимую интенсивность обратного прикатывания.

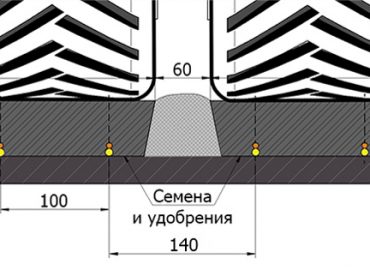

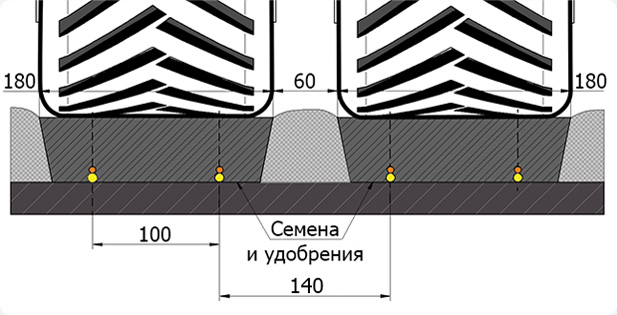

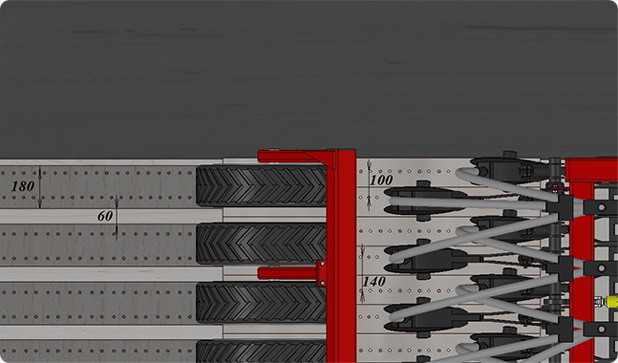

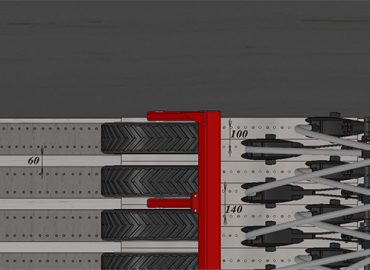

- Большое расстояние между лентами посева — 15 см. Среднее расстояние между лентами высева у «COMBIDISK» составляет 12 см. Посев осуществляется лентами с расстоянием между соседними лентами 10 и 14 см. Обеспечивается более равномерное распределение семян по площади и большая площадь питания одного растения.
- Отсутствие или недостаточная эффективность послепосевного прикатывания. Семена должны быть хорошо прикатаны и прижаты к почве. Солнечный свет не должен проникать через почву к растениям. Междурядья должны оставаться рыхлыми для воздухообмена и предотвращения образования почвенной корки. Уникальная прикатывающая система «COMBIDISK» обеспечивает интенсивное избирательное прикатывание парных лент пневматическими катками. Прикатывающие устройства нагружены всей конструкцией посевного агрегата, что обеспечивает необходимую интенсивность и эффективность прикатывания. Междурядья между парными лентами остаются неприкатанными и рыхлыми. Обеспечиваются благоприятные условия для роста растений и ровные дружные всходы.
- Слабая конструкция и низкая надежность послепосевных прикатывающих устройств. Прикатывающие катки «COMBIDISK» монументально прочны и надежны. Конструкция катков представляет собой опорно-прикатывающее устройство с использование шин и ступиц легкового автомобиля. Такие прикатывающие катки выдержат многолетнюю эксплуатацию в самых сложных условиях.
Технические характеристики
| КОМБИНИРОВАННЫЙ ПОСЕВНОЙ АГРЕГАТ «AGRATOR COMBIDISK» | 4200 | 5200 | 7200 | 9000 |
| Ширина захвата, м | 4,2 | 5,2 | 7,2 | 9 |
| Производительность, га/ч | 5 | 6 | 8 | 11 |
| Скорость посева, км/час | 12 | 12 | 12 | 12 |
| Емкость бункера, м3 (зерно/удобрения) | 4,8 | 4,8 | 8 | 8 или 12 |
| Требуемая мощность трактора, л.с. | 150 | 200 | 300 | 360 |
| Транспортная ширина, м | 4,5 | 5,4 | 5,6 | 5,6 |
| Транспортная высота, м | 3,2 | 3,2 | 3,7 | 4,6 |
| Транспортная скорость, км/ч | 20 | 20 | 20 | 20 |
| Количество сошников, шт. | 36 | 44 | 48 ИЛИ 60 | 60 ИЛИ 76 |
| Количество культиваторных лап, шт | 36 | 44 | 60 | 76 |
| Система высева | механическая | механическая | пневматическая | пневматическая |
| Ширина лент высева, мм | 90/150 | 90/150 | 90/150 | 90/150 |
Производитель имеет право изменять характеристики без ухудшения параметров.Видео
